INTEC-G2

Maszyny INTEC® Value Series są jednymi z najbardziej wartościowych maszyn oferowanych na świecie ze względu na jakość i funkcjonalność jaką otrzymujemy za nieduże pieniądze. Maszyna tnie materiały do grubości 200mm z dużymi prędkościami przy małych nakładach finansowych. INTEC® Value Series jest budowana na tej samej platformie co maszyny TECHJET-X2®. Zostały zastosowane te same rozwiązania konstrukcyjne, co sprawia, że maszyny są bardziej wytrzymałe i łatwe w obsłudze i dokonywaniu przeglądów. Rozwiązania pozwalają na szybkie cięcie przy którym otrzymujemy bardzo duże dokładności.

Specyfikacja maszyny demonstracyjnej dostępnej w siedzibie naszej firmy:

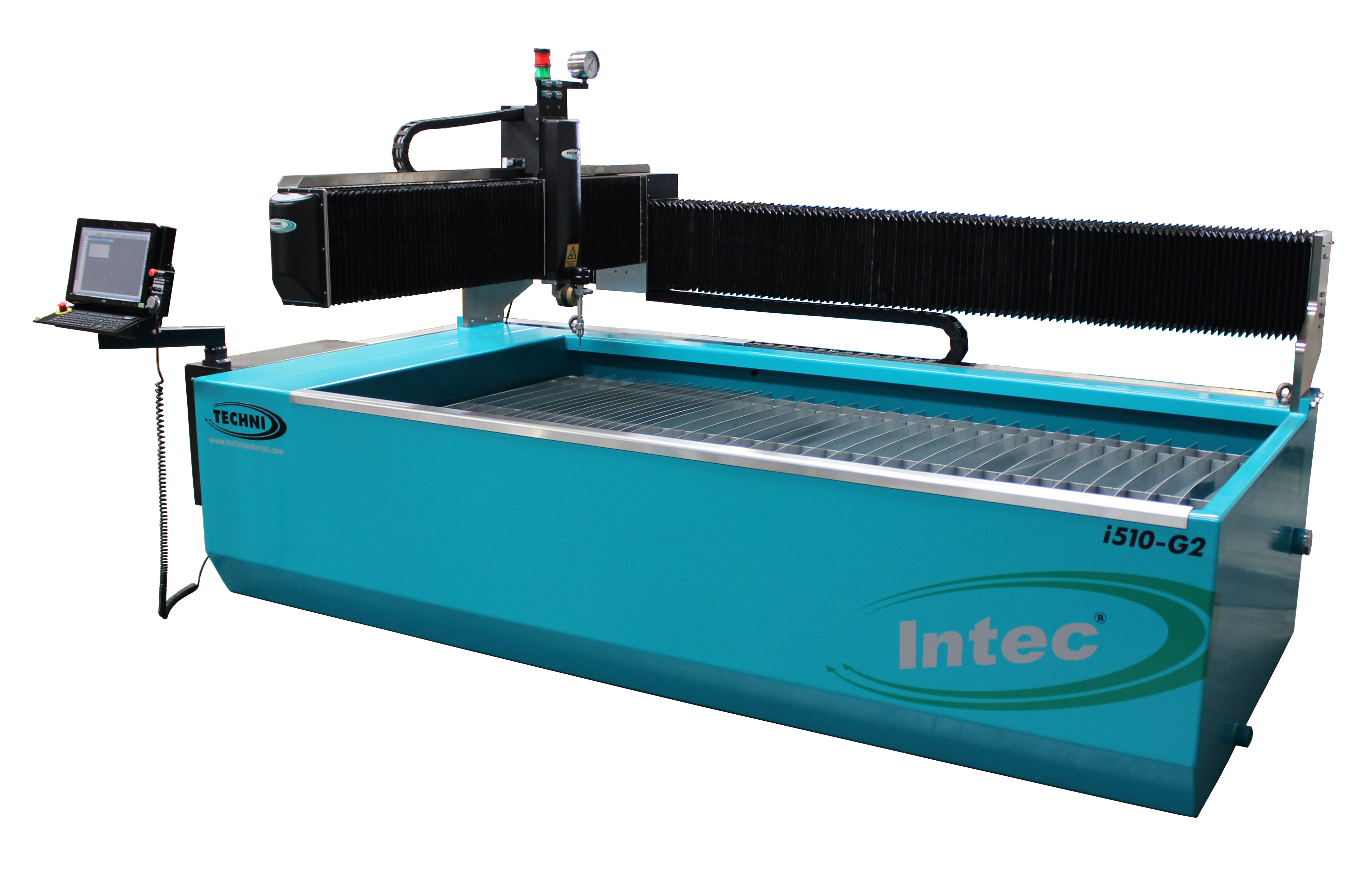

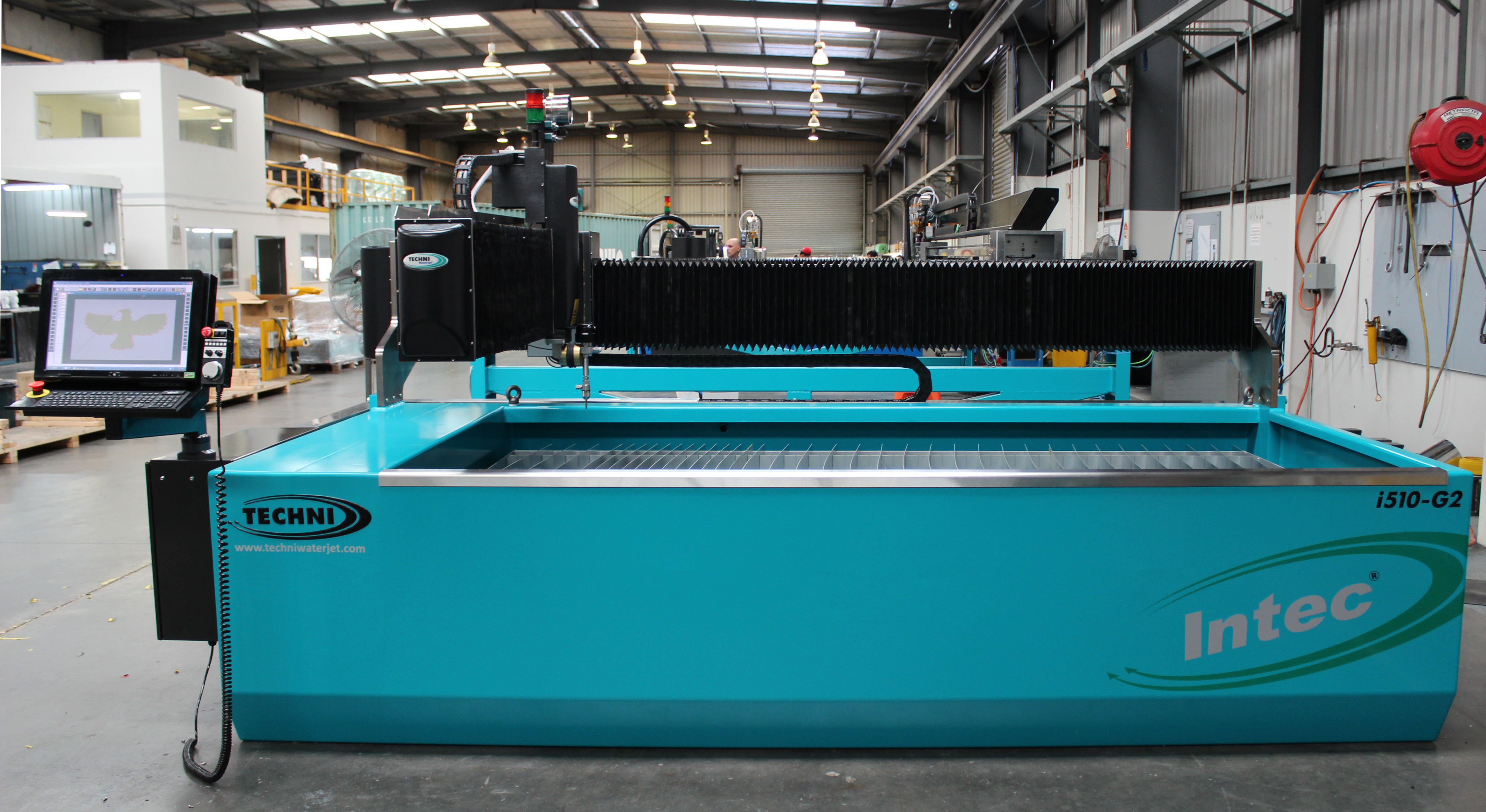

INTEC i510-G2

Konstrukcja i budowa maszyny

Stół wykonany ze stali z osiami X – Y
Osłony ze stali nierdzewnej
Napęd na precyzyjnie wykonanym pasie stalowym zapewniający wysokie prędkości posuwu przy zachowaniu wysokiej dokładności
Zmotoryzowana oś „Z” z posuwem 200mm
Uszczelnione pokrycia harmonijkowe celem skutecznej ochrony łożysk liniowych

Wyposażenie maszyny

Głowica tnąca Techni
Obrotowy pulpit z wysuwaną podkładką pod mysz
Oprogramowanie SOFTEC™
Zbiornik na ścierniwo 140 kg
System regulacji wysokości poziomu wody

System napędów maszyn Intec Value

Napęd na precyzyjnie wykonanym pasie stalowym jest unikalnym rozwiązaniem zastosowanym w maszynach firmy TECHNI Waterjet i pozwala na bardzo szybkie przemieszczanie się głowicy tnącej osiągając prędkości nawet do 25m/min. zachowując przy tym bardzo duże dokładności pozycjonowania i cięcia.

Dokładność pozycjonowania na całej powierzchni cięcia do 0,05mm
Wysokiej jakości prowadnice liniowe
Uszczelnione pokrycia harmonijkowe celem skutecznej ochrony łożysk liniowych

Oprogramowanie Softec™ Waterjet Software

Wszystkie maszyny TECHJET-X2® wyposażone są w oprogramowanie SOFTEC™. Ważnym elementem oprogramowania jest Tru-Cut Technology, czyli baza materiałów, która zawiera bardzo zaawansowane algorytmy w celu optymalizacji procesu cięcia i doboru odpowiedniej prędkości. Po wprowadzeniu rodzaju materiału oraz jakości, jaką chcemy uzyskać, oprogramowanie zapewni jak najkrótsze czasy cięcia każdego elementu. Dodatkowe funkcje oprogramowania to:

Kontroler ANCA AT2010 z technologia serwonapędów oraz ekranem dotykowym – posiada integrowane koło posuwowe ‘MPG Feed’ umożliwiające szybkie przesuwanie i testowanie programów
Oprogramowanie C.A.D. z bazą kształtów oraz detali standardowych
Importowanie oraz tłumaczenie plików DXF
Autodiagnostyka z alarmami dźwiękowymi oraz wizualnymi
Obrazowanie cięcia na ekranie w czasie rzeczywistym
Funkcja przesuwu Jog and inch
Funkcja drukowania ze skalowaniem
Kompensacja narzędzia wraz z zużyciem dyszy fokusującej
Wielozerowe punkty starowe
Ponowne rozpoczynanie cięcia z dowolnego punktu
Kalkulator trygonometryczny on-line
Nesting automatyczny oraz tablicowy
Kalkulator kosztów cięcia
Układ czyszczenia skanowanych obrazów
Możliwość wyboru pięciu standardowych jakości cięcia od zgrubnej do bardzo wysokiej
Dynamiczne przebijanie otworów
Przebijanie nisko i wysokociśnieniowe
Automatyczna kompensacja rzazu, wejść i wyjść do materiału oraz drzewek
Praca oraz symulacja w czasie rzeczywistym
Zegary i liczniki serwisowe

Parametry techniczne modeli INTEC® Value Series

MODEL		i35	i510	i612	i1020
Wymiary stołu	mm	1060 x 1670	1600 x 3200	1950 x 3900	3200 x 6250
Zakres roboczy w osi X –Y	mm	915 x 1525	1525 x 3050	1830 x 3660	3050 x 6100
Dokładność ruchu	mm	0.1	0.12	0.15	0.15
Dokładność przy powtarzalności	mm	0.025	0.025	0.05	0.05
Maksymalna prędkość cięcia	m/min	25	25	25	25
Maksymalne ciśnienie podczas cięcia	bar	4550	4550	4550	4550
Maksymalna prędkość powietrza	m/min	25	25	25	25
Waga maszyny	kg	1600	2700	2950	1800*, 6050
Waga operacyjna maszyny	kg	5200	8100	11500	20800
Długość maszyny	mm	2600	4200	5400	8000
Szerokość maszyny	mm	1700	2300	3000	4200
Wysokość maszyny	mm	2000	2000	2000	2000
